為什么選擇HH54P型電磁式透明通用繼電器？ |

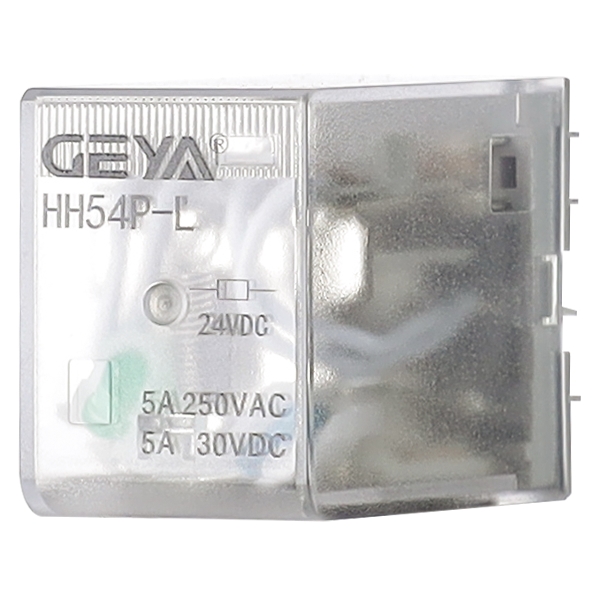

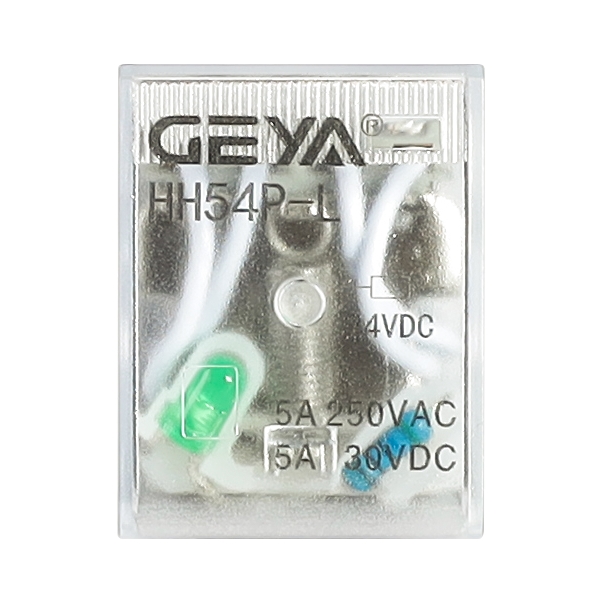

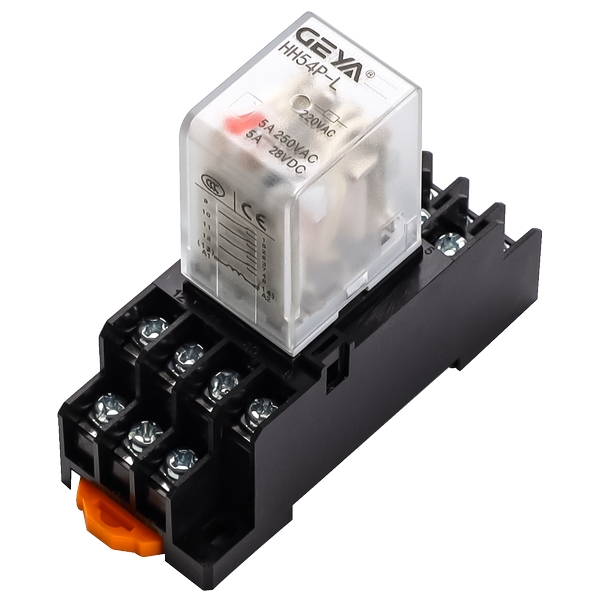

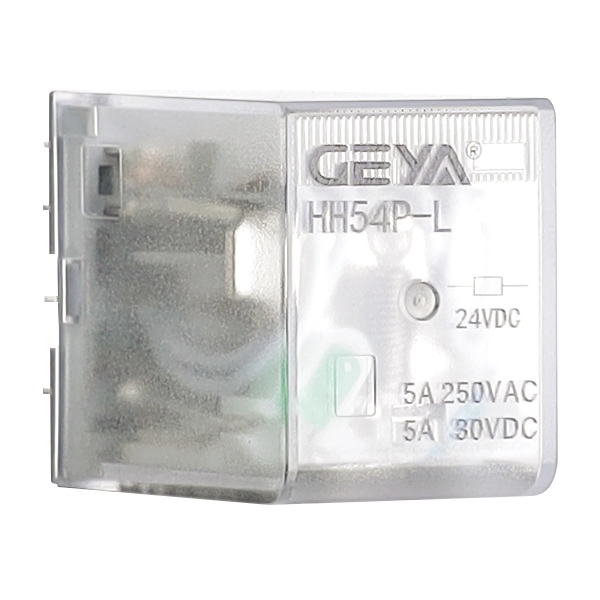

HH54P型電磁式透明通用繼電器是一款設計精巧、性能可靠的工業級控制元件。它 采用高品質材料制造，其的透明外殼設計，便于用戶直接觀察內部機械動作狀態與 觸點情況，為設備調試和維護提供了便利。該產品嚴格遵循相關標準，在各類 工業與控制環境中穩定運行，是自動化控制系統、電力電子設備等領域的理想選擇。 |
HH54P型電磁式透明通用繼電器產品優勢： |
1、結構緊湊，性能：產品具有體積小、重量輕的特點，有助于節省設備內部空間。 同時，它具備高靈敏度和長的電氣壽命，響應迅速，經久耐用。 |
2、強大的負載能力：可提供多達4組觸點轉換，每組觸點容量可達5A，能夠同時或分別 控制多個回路，滿足復雜的控制邏輯需求。 |
3、安裝靈活便捷：支持兩種主流的安裝方式。既可以直接焊接在印刷電路板（PCB） 上，實現緊湊的一體化設計；也可通過配套插座進行安裝，便于后期更換和維護。 |
4、功能可選，適用性廣：用戶可根據實際需求，選配動作指示燈或續流二管。指示燈 便于直觀顯示工作狀態，而二管能有效抑制線圈斷電時產生的反向感應電動勢，保護 驅動電路。 |
HH54P型電磁式透明通用繼電器產品特點： |
1、透明外殼設計：便于直接觀察內部銜鐵動作及觸點狀況，簡化故障診斷流程。 |
2、小型化與高靈敏度：優化的磁路與機械結構設計，在實現小型化的同時，保證了較低 的驅動功率和快速的響應速度。 |
3、4組轉換觸點：提供靈活的常開、常閉觸點組合，擴展了控制能力。 |
4、雙安裝方式：焊接式適合批量生產的固定設備；插座式適合需要頻繁維護或測試的場 合。 |
5、長使用壽命：的觸點材料和精密的機械構造，了繼電器的機械壽命與電氣壽 命。 |
6、可選配件：提供帶指示燈或帶二管的不同型號，滿足用戶的多樣化需求。 |
HH54P型電磁式透明通用繼電器產品應用： |
HH54P繼電器憑借其可靠的性能和多功能的特性，被廣泛應用于： |
1、工業自動化控制：PLC輸出模塊、數控機床、包裝機械、自動化生產線等。 |
2、家電與商用電器：空調、洗衣機、商用制冷設備等控制電路。 |
3、辦公設備：復印機、打印機、傳真機等。 |
4、電力與能源系統：配電系統、電源控制、UPS不同斷電源等。 |
5、通信設備：基站設備、網絡交換設備中的信號切換與控制。 |

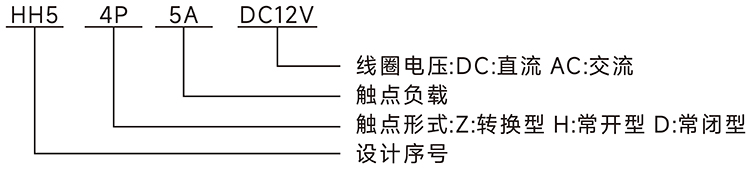

HH54P型電磁式透明通用繼電器型號說明： |
|
HH54P型電磁式透明通用繼電器觸點參數： |
觸點形式 | 4Z,4H,4D |
觸點負載 | 5A |
| 切換電壓 | 240VAC 5A |
28VDC 5A | |
觸點材質 | 銀合金 |
HH54P型電磁式透明通用繼電器觸點形式說明： |
名稱 | 國內代號 | 國外代號 | 結構形式 |
| 轉換型 | Z | C | |
| 常開型 | H | A |
|
| 常閉型 | D | B |
|

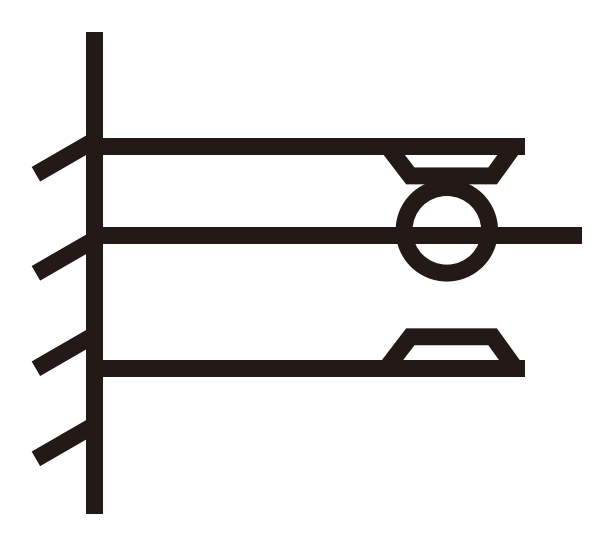

轉換型: |

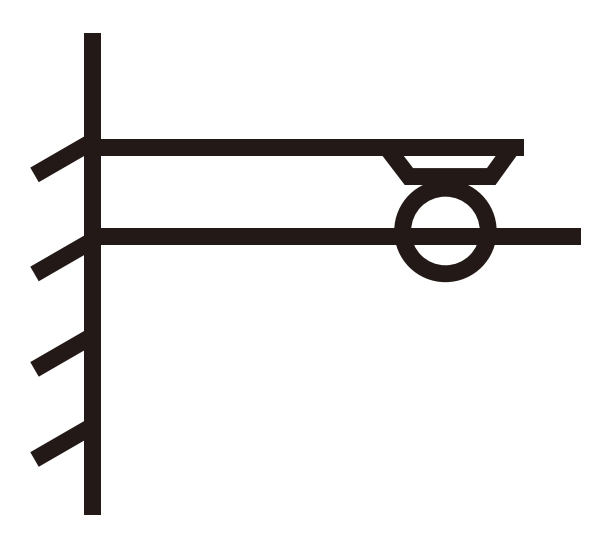

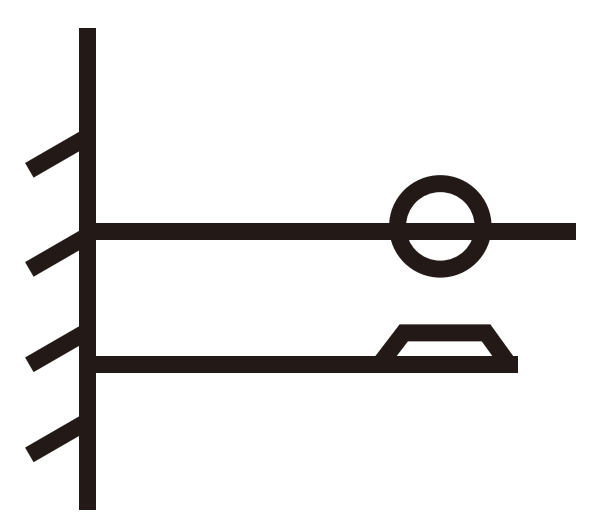

中間是動觸點，線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電 后，動觸點就移動，使原來斷開的成閉合狀態，原來閉合的成斷開狀態，達到轉換的目 的。 |
常開型︰ |
線圈不通電時觸點是斷開的，通電后觸點閉合。 |
常閉型: |
線圈不通電時觸點是閉合的，通電后觸點斷開。 |
HH54P型電磁式透明通用繼電器操作線圈：
|
額定電壓V | DC12V | DC24V | DC110V | DC220V |
額定電流 (+10%)mA | 75 | 37.5 | 8 | 4 |
線圈電阻 (+10%)Ω | 160 | 640 | 13444 | 53778 |
額定功耗W | 0.9W | |||
吸合電壓()V | 75%以下 | |||
釋放電壓(小)V | 10%以上 | |||
容許電壓()V | 額定電壓X110% | |||
額定電壓V | AC12V | AC24V | AC110V | AC220V |
額定電流 (+10%)mA | 100 | 50 | 10.9 | 5.4 |
線圈電阻 (+10%)Ω | 42 | 168 | 3529 | 14116 |
額定功耗W | 1.2VA | |||
吸合電壓()V | 80%以下 | |||
釋放電壓(小)V | 30%以上 | |||
容許電壓()V | 額定電壓X110% | |||
HH54P型電磁式透明通用繼電器技術參數： |
接觸電阻 | ≤100mΩ |
電氣壽命 | 1×10?次 |
機械壽命 | 1×10?次 |
線圈電壓 | DC:6-220V AC:6-380V. |
吸合時間 | ≤15ms; |
釋放時間 | ≤10ms. |
同觸點之間 | 1000VAC/1 min(漏電流ImA) |
異觸點之間 | 1000VAC/1min(漏電流ImA) |
觸點與線圈間 | 1500VAC/1min(漏電流ImA) |
絕緣電阻 | ≥100M(500VDC) |
環境溫度 | -25℃~+55℃ |
環境濕度 | 35%～80%RH. |
大氣壓力 | 86～106KPa. |
耐沖擊 | 10G(正弦波半脈沖：11ms) |
耐振動 | 10-55Hz雙振幅：1.5mm |
尺寸 | 27.3X21X35mm |
重量 | 約40g |
HH54P型電磁式透明通用繼電器產品尺寸及安裝方式：
|

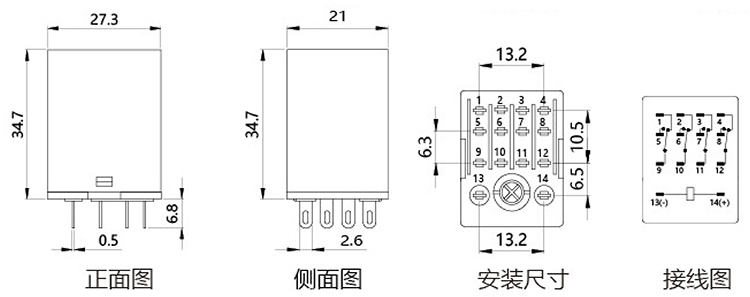

插座式端子： |
|

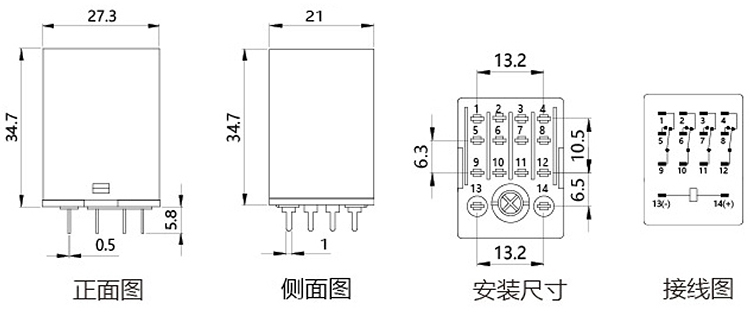

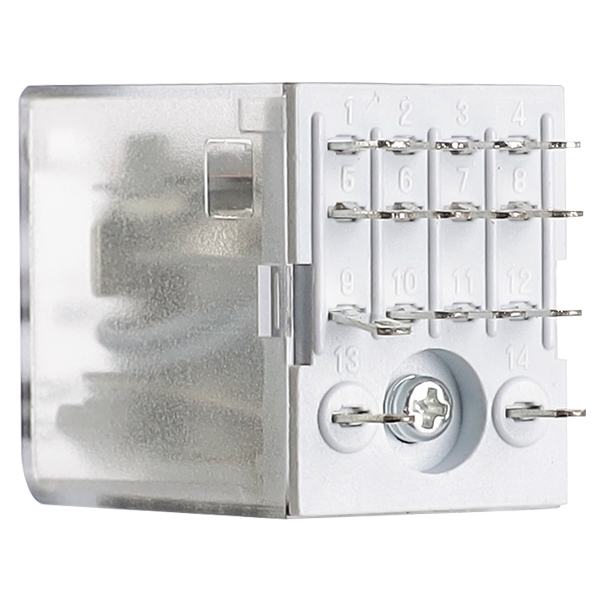

焊接式端子： |
|
HH54P型電磁式透明通用繼電器產品選型指南： |
在沒有明確說明的情況下,繼電器殼體上標識的負載電流均為阻性負載。在額定 切換電壓下,電感負載的允許電流不應超過額定阻性負載的30% ,電動機負載的允許電流 不應超過額定阻性負載的20% ,燈性負載的允許電流不應超過額定阻性負載的10% ,容性 負載的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時 建議選擇觸點負載電流值不超過產品額定負載下穩態電流值的60% - 70%。 |
負載的性質 | 沖擊電流 |
阻性負載 | 穩態電流的1倍 |
鈉光燈負載 | 穩態電流的1-3倍 |
水銀燈負載 | 穩態電流的3倍 |
感性負載 | 穩態電流的3-5倍 |
電動機負載 | 穩態電流的3-5倍 |
壓器負載 | 穩態電流的3-5倍 |
白熾燈負載 | 穩態電流的3-5倍 |
容性負載 | 穩態電流的3-5倍 |
