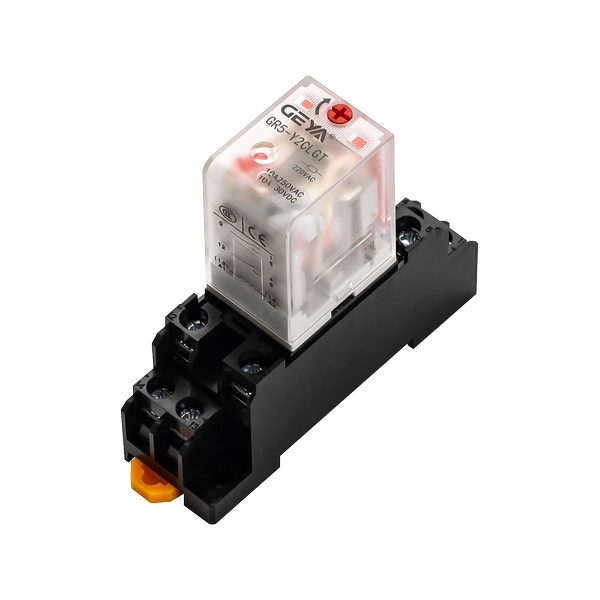

為什么選擇GR5-Y系列電磁式透明繼電器？ |
在選擇繼電器時，工程師需要一款在性能、安全和維護便利性上均有良好表現的產 品。GR5-Y系列正是為此而生。其系列化的產品類型讓您可以根據具體應用場景靈活選 型；透明式設計與多重狀態指示功能，地簡化了設備調試和故障診斷流程；同時， 其經過優化的結構與安裝方式，了在復雜環境下的穩定性和長壽命。 |
GR5-Y系列電磁式透明繼電器產品優勢： |
1、選型靈活：提供基本型、改良型和功能型等多種系列，滿足不同層次和功能的應用需 求。 |
2、狀態可視：的透明外殼，結合LED指示燈和改良型的機械指示窗，工作狀態一目 了然，便于監控與維護。 |
3、操作便捷：功能型產品支持手動改變觸點狀態，具備點動測試和自鎖功能，方便現場 調試與系統測試。 |
4、安裝穩固：改良型與功能型配備多種固定卡簧安裝設計，安裝牢固，抗震性好，能適 應不同的安裝環境。 |
5、性能可靠：結構設計新穎巧妙，耐電性能高，了產品在嚴苛工況下的穩定運行。 |
GR5-Y系列電磁式透明繼電器產品特點： |
1、系列化設計：涵蓋基本型、改良型及功能型，用戶可根據控制系統的具體需求進行精 準匹配。 |
2、手動控制功能（功能型）：獨有的手動操作機構，可實現觸點狀態的人工切換，支持 點動測試與自鎖兩種模式，為設備調試和緊急操作提供便利。 |
3、多重狀態指示：線圈電壓為直流時可選帶LED指示型，并支持無輸入；改良型額外 增加了動作狀態機械指示窗，通過視覺雙重確認繼電器狀態。 |
4、結構設計：產品結構新穎，外形美觀大方，具備多項，內部耐電性能優異， 安全可靠。 |
5、多樣化安裝方式：改良型和功能型的繼電器殼體設計有多種固定卡簧，支持導軌、面 板等多種安裝方式，適應性強，安裝牢固。 |
GR5-Y系列電磁式透明繼電器產品應用： |
GR5-Y系列電磁式透明繼電器憑借其穩定的性能和靈活的功能，廣泛應用于： |
1、工業自動化控制系統 |
2、機械設備控制 |
3、電力配電系統 |
4、樓宇自動化 |
5、通信設備 |
6、其他需要電氣隔離與信號控制的領域。 |

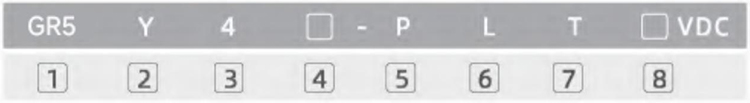

GR5-Y系列電磁式透明繼電器型號說明： |
|
1、企業代號：格亞電氣 |
2、設計序號：Y系列 |
3、觸點組數：2、3、4 |
4、觸點形式：C轉換A常開B常閉 |
5、安裝方式：F：法蘭式；P：PCB式；無字母：插拔式 |
6、工作狀態：L:LED指示；無字母：無指示 |
7、輔助功能：D/CR抑制保護；T自鎖；G帶機械指示扣 |
8、線圈電壓：DC為直流；AC為交流 |
GR5-Y系列電磁式透明繼電器技術參數： |
產品型號 | GR5-Y2 | GR5-Y3 | GR5-Y4 | GR5-L2 | |
外形尺寸 ±0.5mm | 長×寬×高 27.4×21.0×35.4mm | ||||
觸點形式 | 2(A、B、C) | 3(A、B、C) | 4(A、B、C) | 2(A、B、C) | |
觸點材料 | 銀氧化鎘、銀氧化錫、銀合金 | ||||
| 觸點容量(阻性) | 10A 28VDC/240VAC | 7A 28VDC/240VAC | 5A | 10A | |
接觸電阻 | ≤50mΩ | ||||
| 線圈功率 | AC | 1.2VA | |||
DC | 0.9W | ||||
| 線圈電壓 | AC | 6～380VAC | |||
DC | 6～220VDC | ||||
吸合時間(額定電壓) | ≤15ms | ||||
釋放時間(額定電壓) | ≤15ms | ||||
吸合電壓 | DC:≤75%、AC:≤80% | ||||
釋放電壓 | DC:≥10%、AC:≥30% | ||||
電壓 | 110% | ||||
| 介質耐壓 | 開路觸點間 | 1000VAC/1min(漏電流1mA) | |||
觸點組間 | 1200VAC/1min(漏電流1mA) | ||||
線圈與觸點間 | 1500VAC/1min(漏電流1mA) | ||||
絕緣電阻 | ≥500MΩ(500VDC) | ||||
| 工作壽命 | 電氣(次) | 21×10?次(1800 ps/h) | |||
機械(次) | ≥1×10'次(18000 Ops/h ) | ||||
環境溫度(℃) | -25～+55℃ | ||||
環境濕度 | 35%~85%RH | ||||
大氣壓力 | 86～106KPa | ||||
耐沖擊 | 10G(正弦半波脈沖:11ms) | ||||
耐振動 | 10~55Hz雙振幅 | ||||
引出端形式 | 插拔式 | ||||
防護形式 | 封閉式 | ||||
配用插座 | PYF08A | PYF11A | PYF14A | PTF08A | |
產品重量 | 約35g | 約35g | 約40g | 約40g | |
同類產品參照 | MY2 | MY3 | MY4 | LY2 | |
GR5-Y系列電磁式透明繼電器產品尺寸：
|

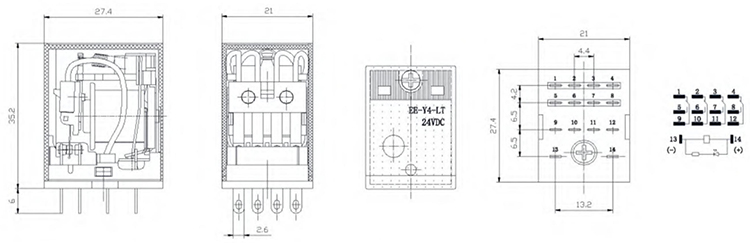

GR5-L2-LT尺寸： |
|

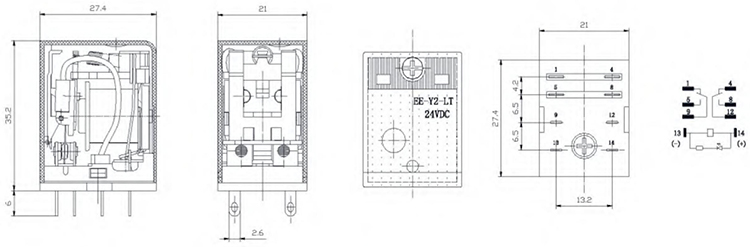

GR5-Y2-LT尺寸： |
|

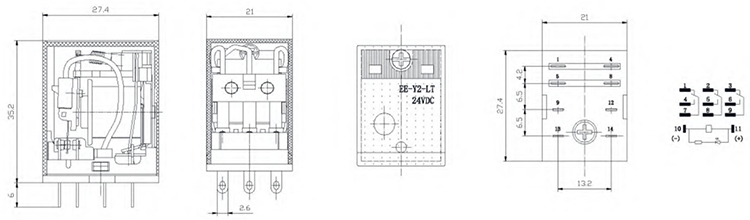

GR5-Y3-LT尺寸： |
|
| GR5-Y4-LT尺寸： |
|
