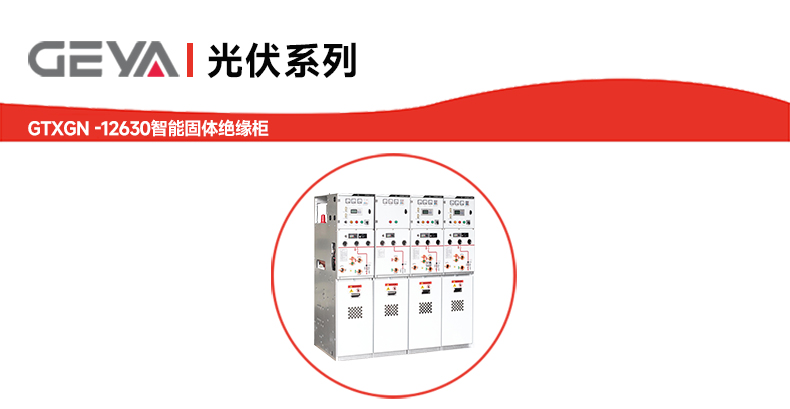

為什么選擇GTXGN-12630智能固體絕緣柜？ |
GTXGN-12630智能固體絕緣柜憑借其全絕緣、全密封、免維護的特性，能夠適應各 種復雜環境，電力系統穩定運行。該產品采用模塊化設計，滿足不同應用場景的需 求，同時具備優異的環保性能和可靠的安全防護，是城市電網改造、工業配電等領域的 理想選擇。 |
GTXGN-12630智能固體絕緣柜產品優勢： |
1、環境適應性強：可在高海拔、高溫、濕熱、嚴寒及污染嚴重的惡劣環境中穩定運行。 |
2、安全可靠：全絕緣、全密封、全屏蔽的設計，操作安全，防護等級高。 |
3、模塊化設計：支持多種功能模塊組合，滿足不同配電需求。 |
4、免維護：整體結構穩定可靠，無需頻繁維護，降低運營成本。 |
5、環保節能：采用固體絕緣材料，無有害氣體排放，符合環保要求。 |
GTXGN-12630智能固體絕緣柜產品特點： |
1、全絕緣全密封結構：高壓帶電部分采用環氧樹脂澆注成型，實現密封和絕緣 |
2、模塊化功能單元： |
- 負荷開關帶接地組裝件（C模塊） |
- 負荷開關不帶接地組裝件（CB模塊） |
- 斷路器帶接地組裝件（V模塊） |
- 斷路器不帶接地組裝件（VB模塊） |
- 斷路器聯絡開關（VZ模塊） |
- 負荷開關+熔斷器組合電器開關組裝件（F模塊） |
- 隔離開關組裝件（G模塊） |
3、靈活安裝與操作：結構簡單，操作靈活，聯鎖可靠，安裝方便。 |
4、廣泛適用性：適用于多種復雜環境，包括高海拔、高溫、高濕及污染嚴重地區 |
5、高防護等級：帶電體密封防護等級達IP67，開關柜外殼防護等級為IP3X |
GTXGN-12630智能固體絕緣柜產品應用： |
GTXGN-12630智能固體絕緣柜廣泛應用于以下場所： |
1、城市居民區配電 |
2、小型變電站和開閉所 |
3、電纜分支箱和箱式變電站 |
4、工礦企業、商場、機場、地鐵 |
5、風力發電站 |
6、醫院、體育場、鐵路、隧道 |
GTXGN-12630智能固體絕緣柜工作條件： |
1、環境溫度：-45℃ ~ +45℃ |
2、濕度：日平均相對濕度≤95%，月平均相對濕度≤90% |
3、海拔高度：≤4000米 |
4、抗震能力：8度 |
5、防護等級：帶電體密封IP67，熔斷器筒IP67，開關柜外殼IP3X |

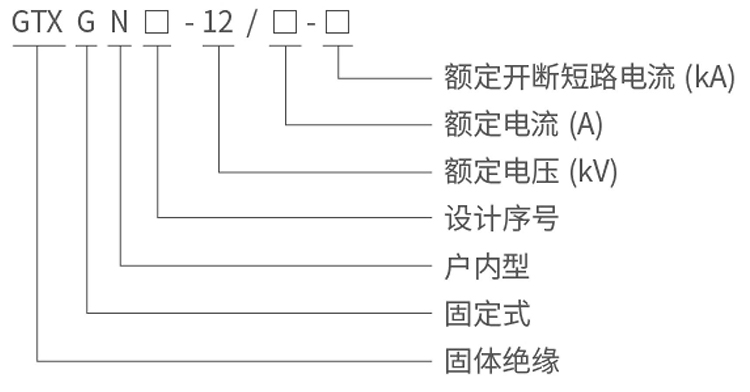

GTXGN-12630智能固體絕緣柜型號說明： |
|
GTXGN-12630智能固體絕緣柜技術參數： |
項 目 | 單位 | 參數 |
常規 | ||
額定電壓 | kV | 12 |
額定頻率 | Hz | 50 |
工頻耐壓 | kV/min | 42/48 |
雷電沖擊電壓 | kV | 75/85 |
燃弧持續時間 | S | ≥0.5 |
一次部件防護等級 (計量柜除外) | IP67 | |
柜體防護等級 | IP4X | |
隔室間防護等級 | IP2X | |
操作電源電壓 | V | DC24、48、110、220 |
AC110、220 | ||
母線系統 | ||
額定電流 | A | 630(1250) |
額定短時耐受電流 | kA/s | 20/4(25/4) |
額定峰值耐受電流 | kA | 50(63) |
額定峰值耐受電流 | kA | 50 |
負荷開關單元 | ||
額定電流 | A | 630 |
額定短路關合電流 | kA | 50 |
額定短時耐受電流 | kA/s | 20-4 |
負荷開關機械壽命 | 次 | |
負荷開關電氣壽命 | 次 | E3 |
局部放電 | PC | ≤5 |
斷路器單元 | ||
額定電流 | A | 630(1250) |
額定短路開斷電流 | kA | 20(25) |
額定短路關合電流 | kA | 50(63) |
額定短時耐受電流 | kA/S | 20/4(25/4) |
斷路器機械壽命 | 次 | 20000 |
斷路器電氣壽命 | 次 | E2 |
額定操作順序 | O-0.3s-CO-180s-CO | |
局部放電 | PC | ≤5 |
負荷開關-熔斷器組合電氣單元 | ||
額定電流() | A | 200 |
額定短路開斷電流 | kA | 31.5 |
額定短路關合電流 | kA | 80 |
局部放電 | PC | 3150 |
隔離開關 | ||
額定電流 | A | 630/1250 |
額定短時耐受電流 | kA | 20/25 |
額定短時持續時間 | S | 4 |
額定峰值耐受電流 | kA | 50/63 |
機械壽命 | 次 | 3000 |
接地開關 | ||
額定電流 | A | 630/1250 |
額定短時耐受電流 | kA | 20/25 |
額定短時持續時間 | S | 4 |
額定峰值耐受電流 | kA | 50/63 |
額定短路關合電流(峰值) | kA | 50 |
額定短路關合電流次數 | 次 | 2 |
機械壽命 | 次 | 3000 |
開關可配裝彈簧，永磁兩種操作機構，方便用戶選擇。 | ||
